Mô tả sản phẩm

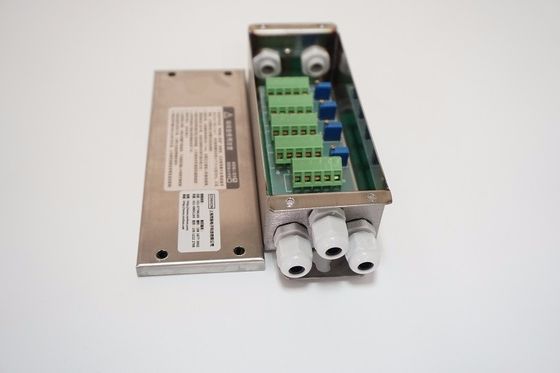

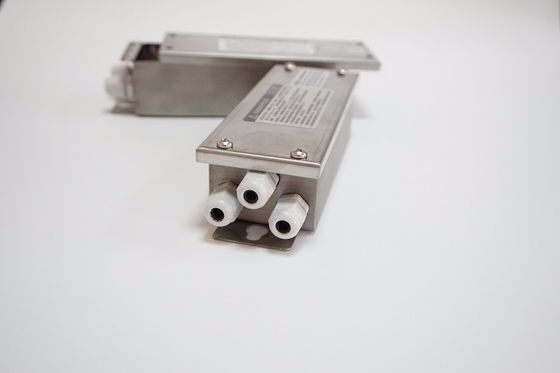

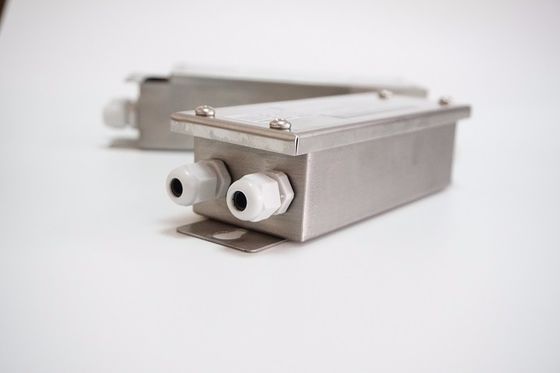

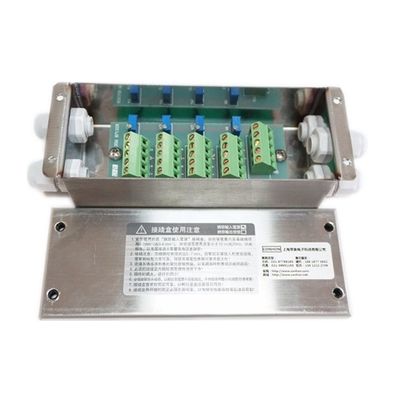

Hộp nối cảm biến lực bằng thép không gỉ CONHON CHJXH-5XX năm lỗ bốn dây
Hệ thống năm lỗ bốn dây
Cấu trúc vỏ kín không thấm nước bằng nhựa
Với 5 khớp chống thấm bằng nhựa PG7
Đầu nối bằng nhựa hoặc kim loại tùy chọn với mức độ bảo vệ cao hơn
Thiết kế công nghiệp Sự kết hợp hoàn hảo giữa truyền thống và hiện đại
Tay nghề sản phẩm xuất sắc, công nghệ tiên tiến, thiết kế hoàn hảo như các cạnh
Phiên bản PCB được hàn với các thành phần bảo vệ để ngăn sét đột biến và cảm ứng
Có thể ngăn ngừa hiệu quả sự hư hỏng của các cảm biến và thiết bị do sét gây ra và tín hiệu đột biến
Vỏ thép không gỉ, mối nối kín, bền, niêm phong tốt
Kích thước: 180mm × 60mm × 48mm
Kích thước lắp đặt: 2-1mm
Kích thước trung tâm lỗ lắp: 150 ~ 155mm
Đối với cân nền nhỏ, cân nền điện tử, phễu trộn, cân xe nâng, v.v.
Phương pháp sử dụng và các điểm chú ý của hộp nối cân điện tử:
1. kết nối cảm biến lực và hộp nối
Luồn cáp của cảm biến lực qua bệ cân vào hộp nối qua đầu nối kín và đi vào từng dây lõi vào hộp đấu nối.Lắp các nhãn màu khác nhau của cáp bốn lõi hoặc sáu lõi hoặc đo tín hiệu dương và âm của nguồn điện kích thích tích cực và tiêu cực sau khi đo Kết nối với đầu cuối tương ứng trong hộp nối và buộc cáp còn lại của cảm biến bằng dây cáp nhựa
2. kết nối giữa hộp nối và chỉ báo cân
Một đầu của cáp được bảo vệ đặc biệt đi vào dây lõi trong hộp đấu nối thông qua đầu nối kín và được nối với trụ đầu cuối tương ứng trong hộp đấu nối.Đầu còn lại được hàn vào phích cắm đặc biệt tương ứng với bộ chỉ thị cân thông qua một ống kim loại để cắm bộ chỉ thị cân Trên ổ cắm
Có ba điểm cần lưu ý:
a.Sau khi đấu nối các dây đầu vào và đầu ra trong hộp nối cần được siết chặt, hàn kín, các mối nối được phủ lớp hút ẩm để chống ẩm.
b.Đối với các cảm biến lực khác nhau, đầu vào, phản hồi và đầu ra phải được phân biệt theo các thang màu khác nhau.
c.Đối với các dụng cụ hiển thị cân khác nhau, ổ cắm hiển thị cân được sử dụng khác nhau về hình thức phích cắm và phương thức kết nối cũng khác nhau.Đừng phạm sai lầm
3. Mặt bằng hệ thống
Việc tiếp đất của hệ thống cân điện tử rất quan trọng.Nó bảo vệ sự an toàn cá nhân và đảm bảo sự ổn định và tin cậy của hệ thống.Các biện pháp nối đất của hệ thống không được xem nhẹ.Hệ thống cân điện tử chung có hai điểm cơ bản.Kết nối thân cân với trụ tiếp đất bằng một hoặc nhiều cáp nối đất
